在人形机器人技术快速迭代的当下，关节电机控制器作为核心动力控制单元，其设计面临着高集成度、高动态负载、空间受限的多重挑战，而直流母线（DC-Link）的电容选型更是决定控制器性能、可靠性与成本的关键环节。永铭（YMIN）车规级VHT、NHX系列高分子混合动力铝电解电容器，具备大容量、低 ESR、高纹波电流承载能力的核心优势，以“少颗大容量”方案替代传统多颗MLCC陶瓷电容并联模式，适配机器人关节电机控制器DC-Link应用场景，为客户提供更多电容方案。

一、应用场景核心定位

本方案针对人形机器人关节电机控制器设计，电容部署于48V/54V电源输入端与三相逆变器之间的直流母线（DC-Link） 位置，作为电路核心储能与滤波器件，承担着吸收电机助力过程中的脉冲电流、抑制母线纹波、为电机高动态运行提供瞬态能量支撑的关键功能，直接影响机器人关节的控制精度、运行稳定性与响应速度。

二、MLCC陶瓷电容并联方案在应用中的常见挑战

当前行业内多数机器人关节电机控制器设计采用MLCC陶瓷电容并联方案，虽在高频特性上有一定优势，但在高功率、高动态负载的机器人关节场景中，存在诸多挑战，成为产品设计与量产的核心阻碍：

1. 容量与电流能力不足：单颗 100V 10μF 1210 规格MLCC陶瓷电容容值小、纹波电流承受能力≤0.8A，需大量并联才能满足系统需求，即便40颗并联，总容量与电流支撑能力仍难以匹配机器人关节的高动态负载要求；

2. 成本与供应链承压：MLCC陶瓷电容单颗单价高，40颗并联直接推高 BOM 成本，且MLCC陶瓷电容供应链易受市场波动影响，批量化生产时交付保障性差，增加企业生产与库存风险；

3. 发热与稳定性问题：MLCC陶瓷电容电流承载能力弱，大电流工况下发热严重，同时产生显著噪声干扰，直接导致控制器控制精度下降，影响机器人关节的精准运动；

4. 空间与可靠性短板：几十颗MLCC陶瓷电容堆满PCB，占用大量设计空间，与控制器高集成度设计需求相悖；且MLCC陶瓷电容抗振动能力较弱，在机器人关节频繁运动的振动环境中，易出现开裂、引脚疲劳失效等问题，降低产品整体可靠性。

三、永铭高分子混合动力铝电解电容器技术解决方案

永铭高分子混合动力铝电解电容器，以“4颗并联”替代“40颗MLCC陶瓷电容并联”，为机器人关节电机控制器 DC-Link 的电容选型提供差异化的技术路径，在性能、成本、空间方面呈现出可量化的参数优势。

1. 方案核心对比

表1：40颗MLCC与永铭4颗NHX并联方案对比

2. 核心产品参数与推荐规格

永铭NHX系列高分子混合动力铝电解电容器专为高压、大纹波、空间受限场景设计，额定电压100V，符合机器人关节电机控制器需求，我们推荐使用NHX 100V 100μF 8*18，如需了解更多规格可前往官网产品中心页。

四、永铭高分子混合动力铝电解电容器技术解决方案

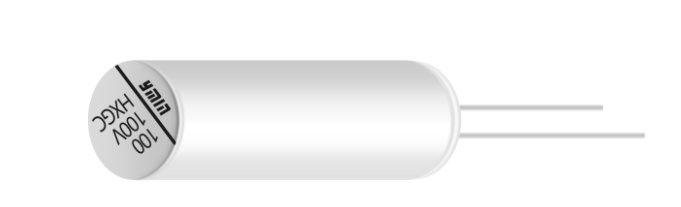

                                        NHX 100V 100μF 8*18

永铭VHX/NHX系列高分子混合动力铝电解电容器之所以能解决MLCC方案存在的问题，核心源于高密度材料工艺 + 车规级设计标准的双重加持，构建了从器件性能到场景适配的完整技术逻辑：

· 核心机理：采用高密度储能材料与车规级抗震封装工艺，实现单颗大容量（100μF/100V）、低 ESR（≤40Ω）、高纹波电流（≥3.5A）的参数表现，4颗并联可实现400μF总容值，电流通过能力对比值为MLCC并联方案的近5倍。

· 直接改善：基于大电流通过能力，电容发热量对比MLCC方案降低，噪声干扰值降低，母线电压纹波减小；少颗并联模式节省 20% PCB空间，适配控制器高集成度设计，同时简化BOM物料，综合成本降低50%以上（基于40颗MLCC与4颗NHX的BOM对比）。

· 场景适配：车规级抗震设计适配机器人关节频繁振动的工作环境，-55℃~+105℃宽温工作范围覆盖各类应用场景，5000小时长寿命保障产品全生命周期可靠性，满足机器人关节电机控制器对高电流、低 ESR、空间受限、成本优化、高可靠性的多重约束。

4. 全品类技术对比：NHX 系列的综合优势

相较于传统MLCC陶瓷电容、铝电解电容，永铭NHX系列高分子混合动力铝电解电容器在容量密度、纹波电流、体积比、成本效益等方面表现出色。

表2：固液混合&MLCC&铝电解电容&铝电解电容

（同场景下：容量、ESR、耐温波电流、成本等参数对比）

注：以上数据基于永铭规格书及行业公开资料整理，为典型值，具体性能请参考实际测试。

五、场景化常见问题解答

Q1：为什么机器人关节电机控制器 DC-Link 不能单纯依靠大量MLCC陶瓷电容并联？

A1：MLCC陶瓷电容虽在高频滤波、小容值场景表现优异，但在机器人关节电机高功率、高动态负载、强振动的核心场景中存在三大关键短板：一是容值与电流能力不足，大量并联仍难以匹配电机瞬态能量需求；二是空间与成本代价高，数十颗电容占用大量 PCB 空间，推高 BOM 成本的同时增加焊点失效风险；三是可靠性差，振动环境下易开裂，且大电流工况发热、噪声影响控制精度。相比之下，永铭 NHX 系列高分子混合动力铝电解电容器以少颗大容量实现更高性能。

Q2：现有40颗MLCC陶瓷电容并联方案发热严重、噪声大且供应链缺货，该如何替代？

A2：这是机器人关节控制器 DC-Link 应用的典型痛点，核心原因是MLCC陶瓷电容大电流承载能力弱、单颗容值小。永铭NHX系列高分子混合动力铝电解电容器可直接实现替代，以NHX 100V100μF为例，4颗并联总容值400μF远超40颗MLCC陶瓷电容并联的实际容值，纹波电流≥3.5A 让发热与噪声大幅降低，同时节省20% PCB空间、降低50%BOM成本，单物料少的特点也让供应链更可控，解决现有问题。

Q3：高分子混合动力电容是否可以完全替代MLCC？

A3：在机器人关节电机控制器的直流母线（DC-Link）储能与低频滤波场景中，NHX系列高分子混合动力电容可实现对MLCC并联方案的高效替代。但在超高频（>1MHz）噪声抑制、高频去耦等场景中，MLCC仍具备其频率响应优势。实际设计中，建议以NHX系列作为母线主储能单元，视需求配合少量小容量MLCC进行高频噪声滤波，实现性能与成本的综合优化。

六、本文摘要&行动指引

前往【永铭官网-产品中心】，查看NHX系列高分子混合动力铝电解电容器详细规格书；

官网下载《固态固液混合目录册》，获取全品类适配方案；

留言 “机器人关节电机控制器电容选型”，联系永铭技术工程师，获取一对一选型指导。

【本文摘要】

"适用场景": "人形机器人关节电机控制器直流母线（DC-Link）",

"核心优势": "单颗大容量（100μF/100V）、低ESR（≤40mΩ）、高纹波电流（≥3.5A）、车规级抗震设计"，

"推荐型号": "NHX系列（100V 100μF）",

"行动指引": "下载规格书｜获取选型指导｜留言咨询"
