上海永铭电子股份有限公司-汽车EPS助力转向中，铝电解电容如何支撑DC-Link母线稳定与高温可靠性？

某主机厂新款车型在进行EPS系统“高温满载耐久试验”时，在原地转向、低速过减速带等大负载工况下，控制器曾偶发系统电压欠压报警，并伴随助力瞬间消失、仪表盘亮故障灯等异常。进一步排查后发现，问题与DC-Link母线电容在高温、高纹波电流条件下性能衰减有关，最终影响了整车可靠性测试进度，并带来量产节奏风险。

在汽车EPS（电动助力转向）控制器中，VBAT输入端或DC-Link位置的液态铝电解电容，承担着母线稳压、吸收脉冲的关键角色，绝非简单的“储能件”，而是影响系统可靠性与量产落地的核心器件。

那么，在高温重载与国产替代并行推进的背景下，什么样的液态铝电解电容方案，用在EPS助力转向控制器中？这正是本文要讨论的核心。

一、EPS控制器对电容的核心要求

EPS在低速泊车、原地转向、连续修正方向盘、低速过减速带等工况下，电机侧电流脉动会更明显，VBAT 输入端与 DC-Link 位置需要承受更强的瞬态冲击。此时，如果电容ESR偏高，或者纹波电流承受能力不足，就容易出现母线纹波增大、瞬态压降加重、控制稳定性下降等问题。

这类应用的难点，还不只在“瞬时能不能扛住”，更在“高温下能不能长期稳定扛住”。开头提到的客户失效案例的根源并不只是常规寿命衰减，而是介质氧化膜与电解液体系在高温下劣化过快，导致漏电流在短时间内出现明显上升，进一步造成升压困难，最终诱发欠压报警与功能异常。

因此，选型不能只看容值和耐压，还要同时看ESR、纹波电流能力、高温寿命和项目导入可行性。

二、针对EPS，电容应关注哪些参数？

对于汽车EPS助力转向控制器中的液态铝电解电容，建议优先关注以下指标：

1、耐压与容值：是否匹配 VBAT 输入端或 DC-Link 母线位置的设计需求

2、ESR（等效串联电阻）：是否有助于降低纹波影响与瞬态压降

3、纹波电流能力：是否能够承接原地转向、快速回正等工况下的脉冲电流

4、高温寿命：是否能适应长期高温（135℃）运行场景

5、尺寸与安装方式：是否适合现有板级空间与替代导入节奏

这里需要特别说明的是：如果项目当前更偏低应力、低温、低脉动的一般性滤波场景，选型逻辑与EPS这类高温重载控制器并不完全相同。EPS不是普通低应力板级滤波场景，因此不能简单套用通用液态铝电解电容的思路。

三、永铭YMIN LKL(R)系列，为什么更贴近EPS应用需求？

针对上述问题，永铭YMIN推荐LKL(R) 系列液态铝电解电容方案。该系列在EPS中的定位非常清晰：主要应用于EPS控制器功率板主电源路径中的VBAT输入端与DC-Link/bulk位置，用于输入缓冲、吸收脉冲电流、抑制母线纹波与瞬态压降，并稳定供电环境。

它更适合EPS，不仅是因为参数“优异”，而是因为它的设计逻辑更贴近这类应用的失效根因：永铭采用无水高电导电解液、高耐压高密度正极箔、低密度防护纸以及更高规格的工艺控制，所以在抑制漏电流增长的同时，也兼顾了更低ESR表现，从而更有利于在高温重载工况下保持母线稳定、降低温升风险，并提升控制器长期运行可靠性。

四、从项目导入角度看，为什么国产替代不只是参数替代？

【推荐选型】永铭LKL(R)系列已经在该类 EPS项目中成功完成对 NCC GPD系列的可替代导入，客户替换后测试通过，目前已进入批量生产。这意味着它的价值不只停留在“参数可比”，而是在真实项目中具备从验证到量产切换的落地能力。

推荐系列 额定电压 (V) 容量 (μF) 尺寸 D*L (mm)

LKL（R） 25 4700 16*25

50 3600 18*40

63 2700 18*40

【实验数据验证】

我们以135℃为统一测试温度，对三家厂商的电容产品进行了损耗值、容量衰减变化以及漏电流的测试。

从图1我们可以看到损耗值的平均值结果：永铭 6.584，NCC 6.647，某国内品牌 8.012。损耗角正切（DF）值越低，电容在交流纹波下的发热越少，有助于降低 EPS 控制器的温升，从而延长控制器使用寿命。

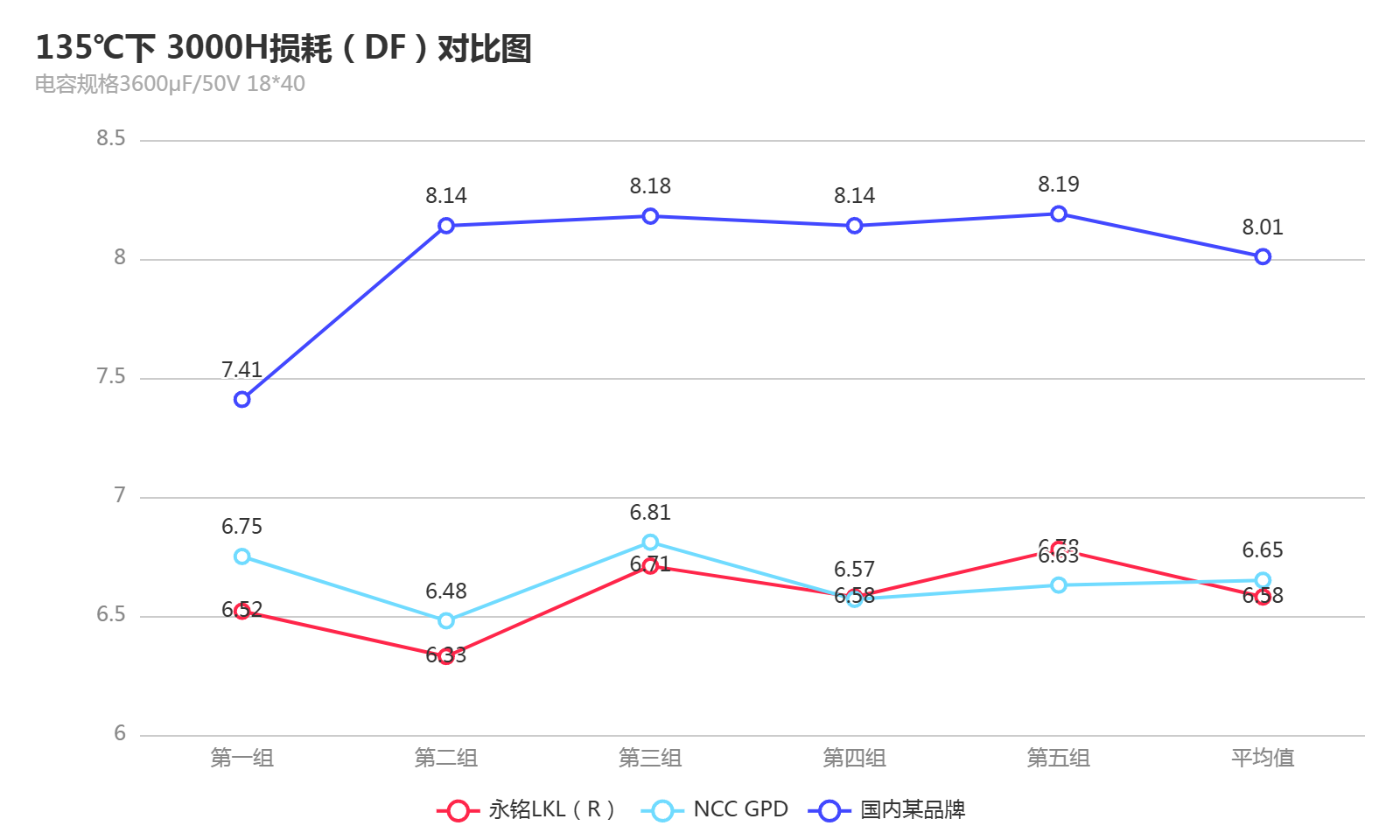

图1：135℃ 3000H条件下 DF对比图

（永铭LKL（R）系列、NCC GPD系列、国内某品牌系列对比）

容量变化率越小，意味着电容在高温环境下容量保持能力越强，能够更好地维持电路设计的稳定性，避免因容量衰减导致的电路性能漂移。图2容衰实测数据显示：永铭LKL（R）和 NCC GPD的容量变化都控制在-1%以内，整体表现接近，另一家厂商的电容容衰达到-2.814%。

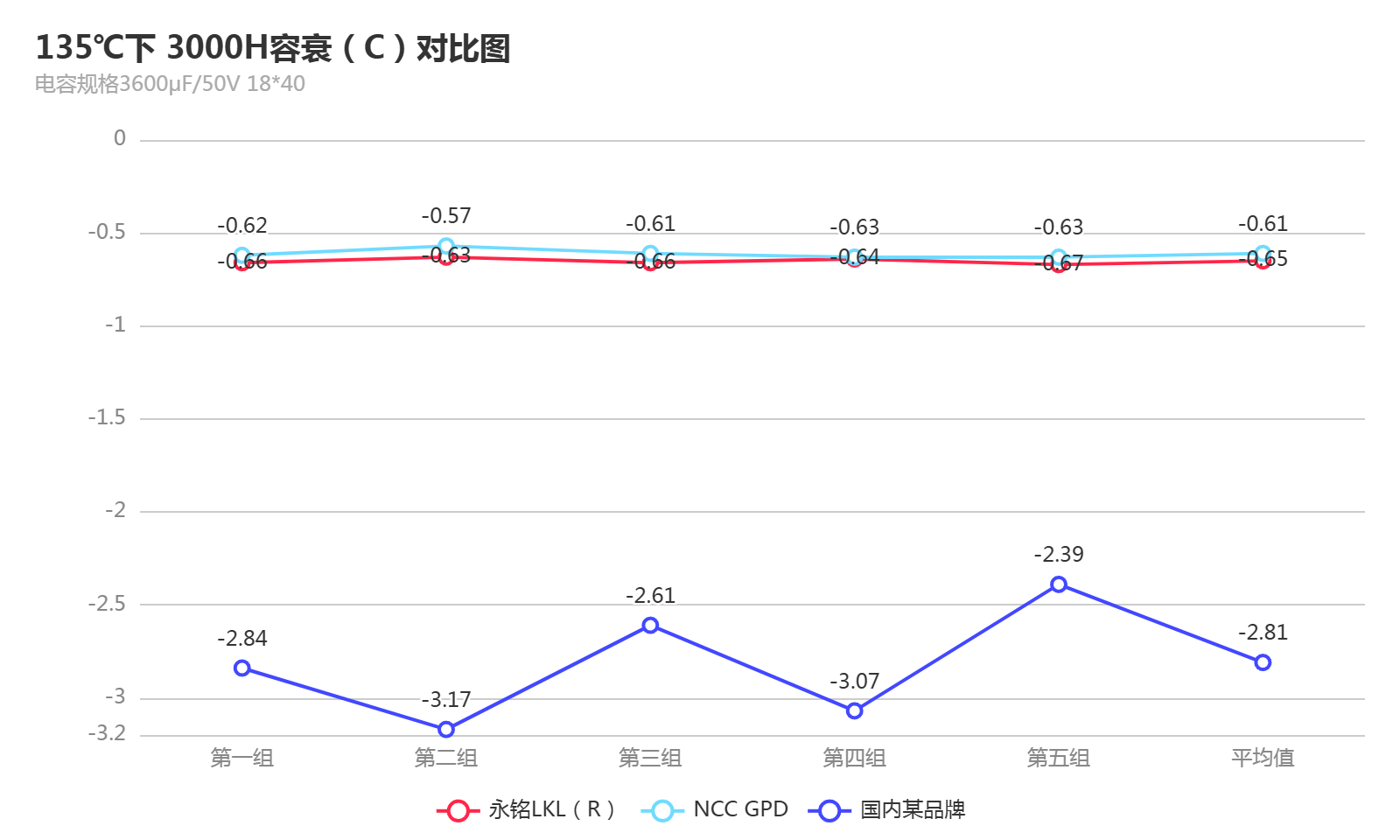

图2：135℃ 3000H条件下 容衰（C）对比图

（永铭LKL（R）系列、NCC GPD系列、国内某品牌系列对比）

漏电流作为衡量电容性能的重要指标，在EPS控制器长期高温运行中，较低的漏电流有助于减少系统的静态功耗，同时降低因绝缘性能下降引发电路故障的风险。测试数据显示：永铭LKL（R）和 NCC GPD的漏电流值（LC）均保持在约6μA的低水平区间，而某国内品牌的漏电流已上升至743.032μA。

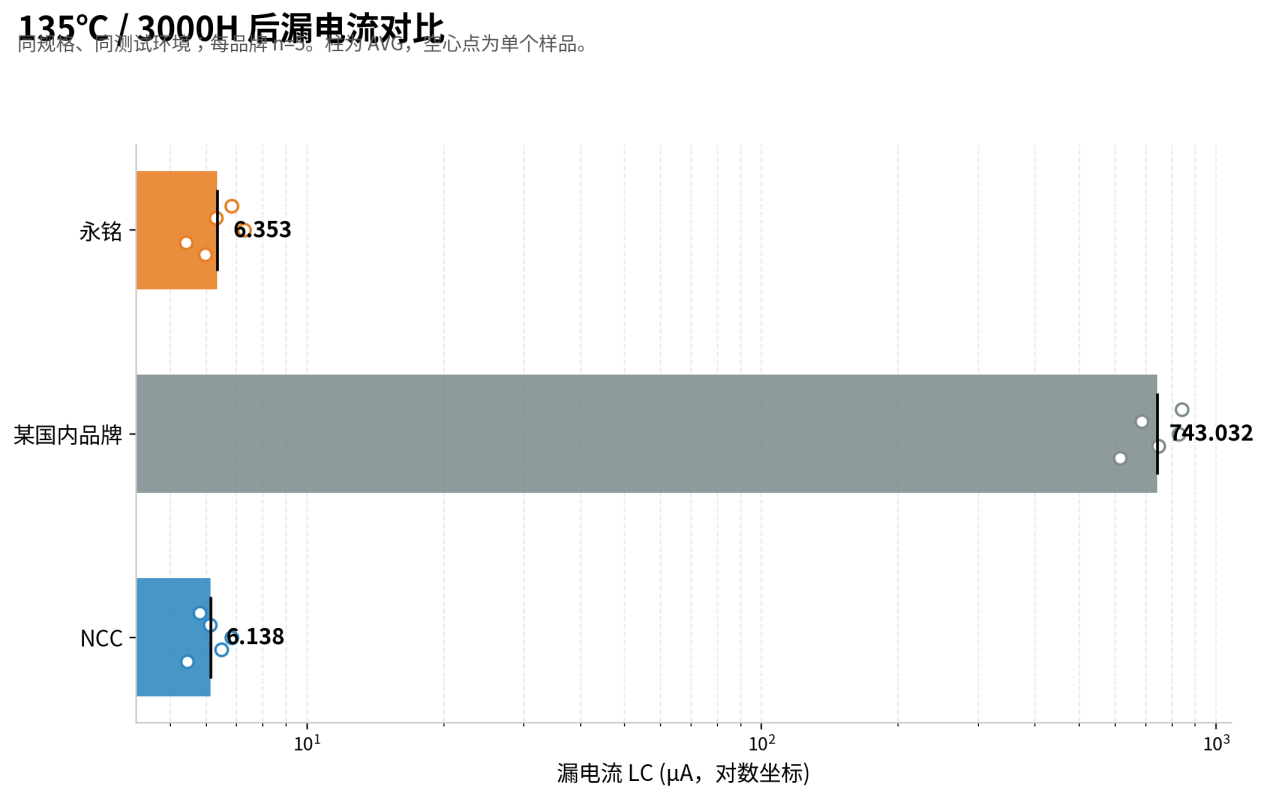

图3：135℃ 3000H条件下 漏电流（LC）对比图

（永铭LKL（R）系列、NCC GPD系列、国内某品牌系列对比）

六、客户关心的Q&A问答

1、我们的EPS项目在高温老化测试中，电容经常是薄弱点，有没有耐温135℃以上、寿命更长的能替代NCC车规级铝电解电容推荐？

永铭 LKL(R) 系列液态铝电解电容，就是针对这类高温、高纹波、高可靠性场景推荐的方案。针对 EPS系统 DC-link 母线电容在高温、高纹波电流条件下性能衰减 所带来的控制电压波动与功能故障问题，采用 135℃长寿命、低ESR、高纹波的液态铝电解电容进行优化，并已形成 NCC GPD 系列的国产化替代方案。

2、“为了抑制EPS电机驱动带来的高频噪声，DC-link电容的ESR是不是越低越好？应该如何根据开关频率选择低ESR电容？”

A:对EPS这类高纹波、高脉动工况来说，较低 ESR 通常更有利于降低压降、改善纹波并控制自身发热。但工程上不能只看ESR一个指标，还需要结合纹波电流能力、容值、耐压、温升和实际安装空间综合判断。

3、Q：我们目前EPS设计用的是日系GPD/UPW/UPY型号电容，有没有国产型号能直接替代，并且性能相当甚至更好的？”

A：永铭 YMIN LKL(R) 系列已具备 NCC GPD 系列 的实际替代落地案例，并已通过客户测试、进入批量生产。对于具体项目，仍建议结合目标耐压、容值、尺寸、纹波和寿命要求进行一对一选型确认。

七、结语

在汽车EPS助力转向控制器中，液态铝电解电容的价值，不只体现在储能本身，更体现在高温重载工况下对 DC-Link 母线稳定、控制连续性、长期可靠性 以及 国产替代落地的支撑能力。永铭LKL(R) 系列液态铝电解电容，正是基于这一需求路径，为汽车EPS项目提供更贴近应用场景的方案选择。

如需进一步评估具体型号，可联系我们获取规格书、选型表、样品支持或测试资料，结合项目的耐压、容值、尺寸和寿命边界做针对性确认。

【本文摘要】

适用场景｜汽车EPS助力转向控制器的VBAT 输入端、DC-Link / bulk位置

核心优势｜低ESR、高纹波、135℃长寿命，国产替代导入

推荐型号｜YMIN 永铭 LKL(R) 25V 4700μF、50V 3600μF、63V 2700μF
