关节腔体小、振动大、纹波高：12S~16S无人机DC-Link电容怎么选
在12S~16S无人机关节驱动样机测试中，桨机运行后可能出现DC-Link（直流母线）纹波超标、电容表面温升偏高；若需改板、换料并重新安排飞行测试，项目节点会相应延后。拆检时常见情况是：电容标称容量和耐压均满足，但关节工况下仍出现温升或可靠性问题。标称参数满足不等于关节工况匹配；选型还需按实际纹波频率、最高母线电压（含再生尖峰）、舱内温度和振动谱复核。
云台关节、机械臂关节、电动舵机和关节伺服驱动器中的BLDC(无刷直流电机)/PMSM（永磁同步电机）电机由高频PWM驱动，DC-Link（直流母线）电容需吸收母线纹波、承接再生制动回馈能量。其安装与运行条件主要包括：
一是挤。关节腔体狭窄、空气流动差，电容多半只能卧式安装，散热先天不足。
二是抖。整机寿命内持续承受宽频振动和起降冲击，引线、焊点、密封长期受力。
三是环境狠。高海拔、凝露、潮湿、盐雾，散热和绝缘余量被一层层压缩；轻量化还要求它小体积、大容量。
再加上电池串数平台化——12S、14S、16S，同一套关节结构要覆盖多个母线电压档。选型稍一偷懒，问题就在样机或小批量阶段集中爆发。
爆发的代价，往往不是换一颗电容：热设计返工、测试延期、开发成本上涨；温升加速寿命衰减，引线焊点密封失效甚至引发关节失控、空中停机，售后返修和换料验证又是一笔账——无人机是飞行器，关节失控关联飞行安全和品牌声誉。
只对标容量和耐压不够：关节工况需补的三项复核
通用轴向/径向铝电解电容，或进口同规格料号，若只对容量和耐压做对标，未按实际纹波频率、最高母线电压（含再生尖峰）、舱内温度和振动谱做降额与结构验证，标称参数相近也可能在关节工况下出现热寿命不足或机械可靠性不足。替代前需完成板级与整机验证；部分进口料号交期与变更响应需在项目早期评估，本文不做品牌优劣结论。
从电气上看，纹波电流在ESR上变成焦耳热，温升加速电解液损耗和参数衰减；母线电压上叠着PWM纹波、线缆电感和再生制动尖峰，额定电压余量不够，可靠性就打折；轴向引线和较长回路还会增加等效串联电感。所以不能只看容量。
从机械和热上看，持续振动让轴向引线反复弯曲，焊点裂纹、引线疲劳、密封受力都从这里来；舱体散热空间有限，环境高温叠上电容自身发热，寿命就被吃掉；高海拔、凝露、潮湿、盐雾再补一刀。
标称参数相近，放进关节工况照样热寿命不足、机械可靠性不足。进口料号交期与变更响应需在项目早期评估。但国产替代也不是“凭规格书直接换”——板级和整机验证，一步都不能省。
永铭的解法：三个电压档，按工况逐项配型
永铭LKE、LKM系列轴向铝电解电容，提供63V / 80V / 100V三个电压档，覆盖12S~16S平台。思路不是“一颗料号打天下”，而是按最高母线电压、容量、尺寸、实际纹波电流和寿命要求逐项选。这样选型一次到位，减少因电压档或纹波核算不准带来的热设计返工和飞行测试延期。
电压档怎么定：先看平台，再看尖峰
| 平台 | 满电电压（约） | 建议 |
|---|---|---|
| 12S | 50.4V | 63V满足下限，需完成再生尖峰复核和样机验证后采用；80V提供更高电压余量，按体积/成本选择 |
| 14S | 58.8V | 80V满足下限；100V余量更高，按体积/成本与再生尖峰复核选择 |
| 16S | 67.2V | 100V满足下限，仍需用再生制动尖峰复核 |
通用原则一句话：先按最高母线电压÷0.8定额定电压下限，再用再生制动尖峰复核。余量需在体积、容量和成本之间平衡。
12S、14S、16S可共用一套关节结构平台，减少结构重复开发；电容按各平台电压档分别选型并完成验证，避免“一平台一料号”式的重复验证，也少一轮热设计返工和飞行测试延期。
关键参数：ESR和额定纹波电流
| 系列 | 规格 | 尺寸（mm） | ESR（Ω） | 纹波电流（mA） |
|---|---|---|---|---|
| LKM | 63V 470μF | 12.5×16 | 0.05 | 2100 |
| LKM | 63V 680μF | 12.5×20 | 0.0485 | 2410 |
| LKM | 80V 330μF | 12.5×16 | 0.094 | 1368 |
| LKM | 80V 560μF | 12.5×25 | 0.048 | 2110 |
| LKM | 100V 100μF | 10×14 | 0.14 | 1040 |
| LKM | 100V 330μF | 12.5×25 | 0.047 | 2140 |
| LKE | 80V 270μF | 10×20 | 0.06 | 1560 |
| LKE | 80V 470μF | 12.5×20 | 0.04 | 1950 |
| LKE | 100V 470μF | 12.5×27 | 0.045 | 2250 |
| LKE | 100V 330μF | 14.5×16 | 0.047 | 1650 |
|---|

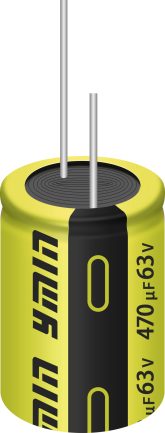

图 1 LKM 63V 470μF 12.5×16
图 2 LKE 80V 470μF 12.5×20
普通同规格轴向铝电解电容典型ESR多在0.12-0.2Ω（行业典型值），LKE、LKM系列可做到0.04-0.09Ω区间，相对行业典型区间ESR可实现明显降低，更低的ESR有利于抑制纹波发热。
低ESR和高纹波电流能力，对应的就是关节工况里最要命的两件事：纹波在ESR上发的热，和再生尖峰下的电压余量。比如LKE 80V 470μF，ESR=0.04Ω、纹波1950mA；LKM 80V 560μF，ESR=0.048Ω、纹波2110mA。
选型时拿实际纹波电流和频率去核算温升，别只看常温标称值。温升降下来，电解液损耗和参数衰减放缓，寿命和售后返修风险跟着降；对项目来说，少一次因温升超标导致的改板和测试重排。
选型三步走：定电压档、算温升、管振动
第一步：定电压档。 先按“最高母线电压÷0.8”定额定电压下限，再用再生制动尖峰复核：12S看63V/80V，14S看80V/100V，16S直接100V。
第二步：算温升。 拿实际纹波电流和频率选低ESR、高纹波规格，核算温升；寿命按最高工作温度、纹波电流和额定寿命折算，别只看常温标称值。
第三步：管振动。 低高度卧式安装、缩短母线回路以降低等效串联电感；用卡固/点胶/灌封/应力释放分散振动应力；按实际振动谱做整机验证，检查引线、焊点和密封完整性。
选型三步走扎实，省下的是售后返修和换料验证；国产料号配合批次追溯和变更通知，还能把断供风险往下压。
工程师最常问的三个问题
Q1：12S、14S、16S到底选63V、80V还是100V？余量留多少？
A1：按“最高母线电压÷0.8”定下限，再用再生尖峰复核。12S满电约50.4V，按÷0.8下限约63V；63V需完成再生尖峰复核和样机验证后采用，80V提供更高电压余量，按体积/成本选择。14S满电约58.8V，按÷0.8下限约73.5V；80V满足下限，100V余量更高，需结合体积/成本和尖峰复核选择；16S满电约67.2V，按÷0.8下限约84V；100V满足下限，仍需再生尖峰复核。
Q2：关节里长期振动，轴向电容会不会断引线？高温下寿命和密封怎么看？
A2：振动风险集中在引线疲劳、焊点裂纹和密封受力。对策是低高度卧式安装、缩短母线回路，用卡固/点胶/灌封/应力释放分散应力，再按实际振动谱做整机验证，检查引线、焊点和密封。寿命按最高工作温度、纹波电流和额定寿命折算，不能只看常温标称值。
Q3：从现有电容换到永铭LKE/LKM，交期、批次一致性和换料验证怎么保障？
A3： 先走板级验证，再走整机验证：核对最高母线电压（含再生尖峰）、实际纹波电流与频率、最高工作温度、安装方向和振动谱；整机重点看母线纹波、电容温升、容量/ESR变化，以及振动后引线、焊点和密封完整性。供应端走国产料号，配合批次追溯和变更通知；关键项目可提供规格书、可靠性报告和变更资料，但不能凭规格书直接替换。
总结
关节母线电容选型需同时校核电压档、纹波温升和抗振安装：12S/14S/16S按“最高母线电压÷0.8”定电压下限，并用再生制动尖峰复核；纹波与温升按实际频率和电流核算；抗振按振动谱做整机验证，检查引线、焊点和密封完整性。完成上述验证后，有助于减少热设计返工、测试延期和售后返修；具体收益以项目实测的温升、纹波、寿命和售后成本数据为准，不能只比较单颗采购价。
永铭LKE、LKM系列63V/80V/100V轴向电解电容，按母线电压、纹波电流、容量、热和抗振逐项配型，帮助把“电压档与安装结构不匹配”的风险在选型阶段识别出来。技术参数以规格书为准，具体料号以样机验证结果确认。
需要LKE/LKM系列规格书、选型核对表或样机验证支持？联系永铭技术团队，我们把选型逻辑和验证清单一起给你。
